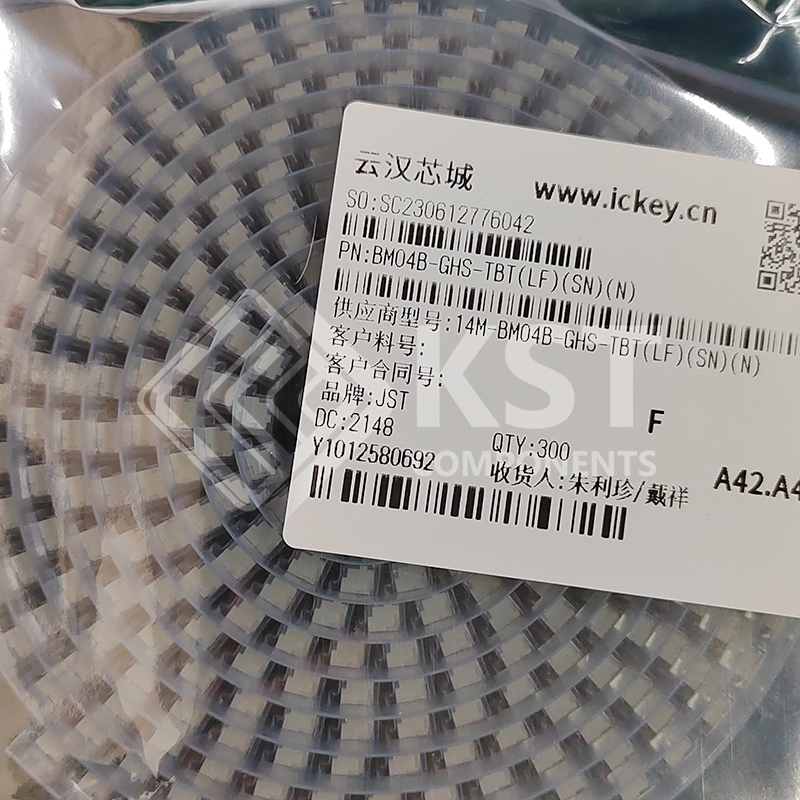

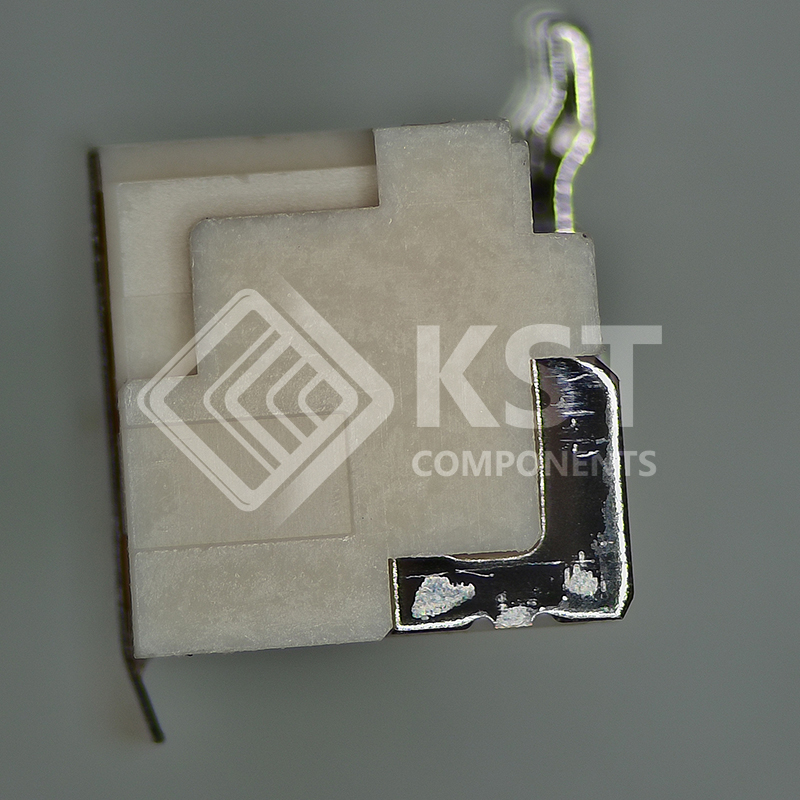

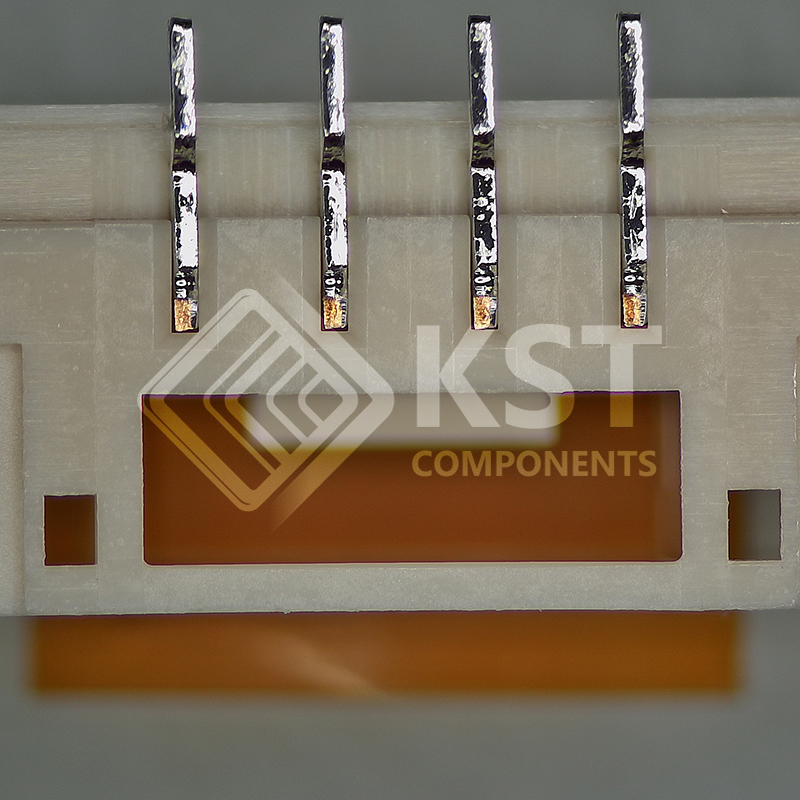

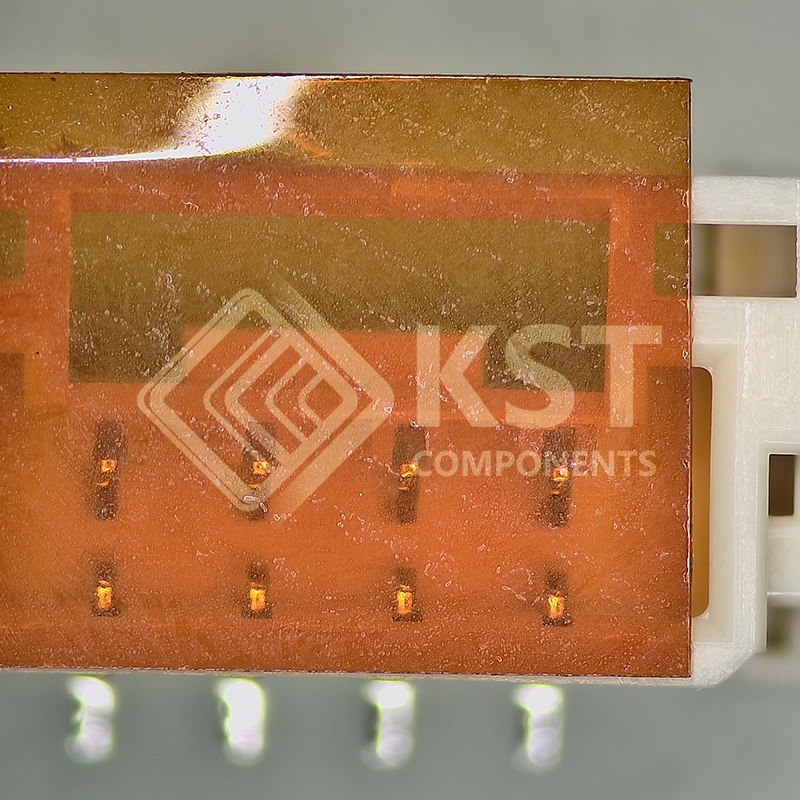

BM04B-GHS-TBT(LF)(SN)(N)

CONN HEADER SMD 4POS 1.25MM


Download Details PDF

Notice:

In stock will ship in 2 days. Real-time inventory pls confirm with us.

INQUIRY ONLINE




    SPECIFICATION

    Category
    Connectors, Interconnects
    Rectangular Connectors
    Headers, Male Pins
    Mfr
    JST Sales America Inc.
    Series
    GH
    Packaging
    Tape & Reel (TR)
    Cut Tape (CT)
    Digi-Reel®
    Part Status
    Active
    Connector Type
    Header
    Contact Type
    Outer Shroud Contact
    Pitch – Mating
    0.049″ (1.25mm)
    Number of Positions
    4
    Number of Rows
    1
    Row Spacing – Mating
    Number of Positions Loaded
    All
    Style
    Board to Cable/Wire
    Shrouding
    Shrouded – 4 Wall
    Mounting Type
    Surface Mount
    Termination
    Solder
    Fastening Type
    Locking Ramp
    Contact Length – Mating
    Contact Length – Post
    Overall Contact Length
    Insulation Height
    0.159″ (4.05mm)
    Contact Shape
    Rectangular
    Contact Finish – Mating
    Tin
    Contact Finish Thickness – Mating
    Contact Finish – Post
    Tin
    Contact Material
    Phosphor Bronze
    Insulation Material
    Polyamide (PA9T), Nylon 9T
    Features
    Pick and Place, Solder Retention
    Operating Temperature
    -25°C ~ 85°C
    Ingress Protection
    Material Flammability Rating
    UL94 V-0
    Insulation Color
    Natural
    Current Rating (Amps)
    1A
    Voltage Rating
    50V
    Mated Stacking Heights
    7.3mm
    Contact Finish Thickness – Post
    Applications
    Base Product Number
    BM04B-GH
